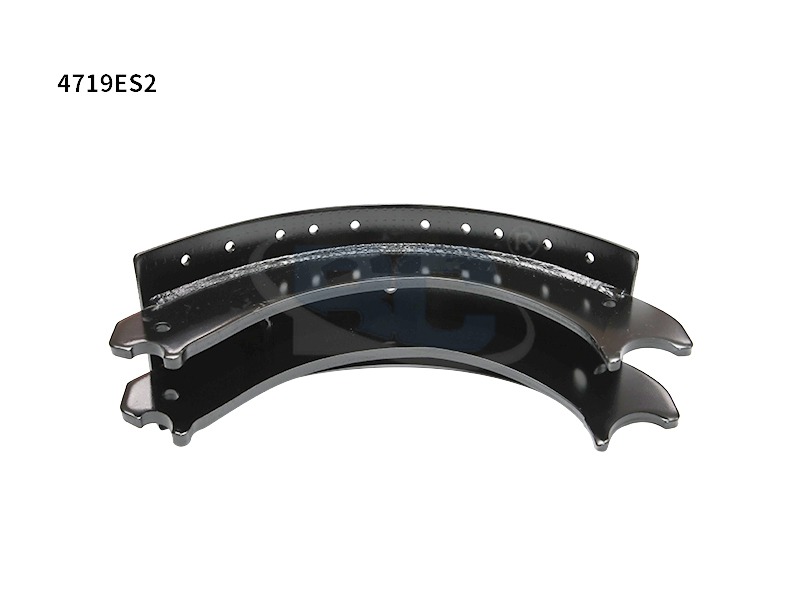

スチール製ヘビーデューティーブレーキシュー サプライヤー

スチール製高耐久ブレーキシューのウェブの厚さとプロファイル設計が制動の安定性と騒音低減に直接影響する理由

ウェブの厚さとプロファイルの形状 スチール製の頑丈なブレーキシュー 単なる構造上の詳細ではなく、ブレーキ性能の重要な決定要因です。ウェブを厚くすることで荷重下での剛性が向上し、最適化されたプロファイルにより応力集中と振動が最小限に抑えられます。 浙江邦池自動車部品有限公司 は 2016 年春に設立され、ブレーキ製品に関する 20 年以上の専門知識をチームにもたらしています。 Bangchi は、高耐久ブレーキシューとライニングシューの研究開発、製造、販売の専門家として、200 万個のブレーキシューの生産ラインを運営し、年間売上高 1 億人民元を超え、あらゆる分野で精密エンジニアリングを保証しています。 スチール製の頑丈なブレーキシュー .

1. ウェブの厚さ: 剛性と弾性のバランス

• 制動安定性： 厚いウェブ (例: 6 mm 対 4 mm) は、油圧または空気圧によるたわみを軽減し、ライニングとドラムの一貫した接触を維持します。フレックスを減らすことで、つかまりやブレーキ応答の遅れを防ぎます。
• ノイズリダクション: 厚いウェブはブレーキ鳴きの原因となる高周波振動を減衰します。厚さが不十分であると、共振振動が増幅され、80 dB を超える騒音が発生します。
• Bangchi の強力用途向けの標準ウェブ厚さは次のとおりです。 5mm～7mm 、IATF 16949 制御のプロセスを通じて最適化されています。

2. プロファイル設計: 応力分布と接触形状

• 滑らかな半径の移行を備えたウェブ プロファイルは応力上昇を軽減し、アンカー ピン ホールおよびウェブとフットの接合部付近の亀裂を防ぎます。
• 適切に設計されたプロファイルにより、 ブレーキライニング 表面全体に均一に摩耗します。不均一なプロファイルは、テーパー状のライニング摩耗を引き起こし、脈動や騒音の原因となります。
• Bangchi は、CAD で最適化されたプロファイルと有限要素解析 (FEA) を使用して、量産前に各設計を検証します。

3. ブレーキ性能に対する複合効果

• より厚いウェブの最適化されたプロファイル → より高いねじれ剛性 → 負荷時の角度たわみが少ない → 予測可能なペダルの感触と短い停止距離。
• ウェブのデザインが不十分（薄い、または角が鋭い）場合、微小なたわみが発生し、不規則な摩擦力の振動が発生し、低周波のジャダーや高周波の鳴きに直接関係します。

パラメータの比較: ウェブの厚さとプロファイルが制動安定性と騒音に与える影響

20人以上の経営チームと多くの国内外の有名メーカーやOEM顧客との戦略的協力により、 浙江邦池自動車部品有限公司 すべてのことを保証します スチール製の頑丈なブレーキシュー 厳格なウェブの厚さとプロファイルの基準を満たしています。このエンジニアリングの焦点は、商用車両の優れた制動安定性と大幅な騒音低減に直接つながります。

よくある質問

• Q1: どうやって 浙江邦池自動車部品有限公司 年間 200 万個のブレーキ シュー生産全体でウェブの厚さの一貫性を制御しますか?
  答え: 浙江邦池自動車部品有限公司 プロセス中のレーザー厚さ監視機能を備えた精密スタンピングダイを採用しています。すべてのバッチは、IATF 16949 で義務付けられた能力調査を受けます (Cpk ≥ 1.33)。 20 年にわたるブレーキ製品の経験により、年間 200 万個の生産でも、ウェブの厚さの公差は ±0.15mm 以内に収まることが保証されます。
• Q2: 騒音と安定性が重要でない場合、薄いウェブを備えたスチール製の高耐久ブレーキ シューを一時的に使用できますか?
  答え: 可能な限り、 浙江邦池自動車部品有限公司 それに対して強く忠告します。ウェブシューが薄いと屈曲が大きくなり、ライニングの摩耗が促進され、予測不能なブレーキグラブが発生します。 Bangchi の現場データによると、薄いウェブのシューはブレーキ ライニングの寿命を最大 40% 短縮し、負荷がかかった状態では停止距離が 15% 増加します。常に適切に設計されたものを選択してください スチール製の頑丈なブレーキシュー 安全のために。
• Q3: 大型トラックのブレーキノイズを低減するために、Bangchi は具体的にどのようなプロファイル設計機能を使用していますか?
  答え: 浙江邦池自動車部品有限公司 3 つのノイズ低減プロファイル機能が統合されています。1) ウェブとリムの接合部での緩やかな半径の移行、2) 共振周波数を妨害する非対称のウェブ肉抜き穴、3) ブレーキ ライニングの精密に一致した接触面。 IATF 16949 に基づく厳格な品質規則と組み合わせることで、Bangchi の設計は SAE J2521 テストで 75 dB 未満の騒音レベルを達成します。

乗用車ブレーキシステムの引きずりや偏摩耗を防ぐためにスチール製オートブレーキシューに正確な寸法公差管理が必要な理由

乗用車のブレーキ システムでは、たとえ寸法のわずかな偏差であっても、 鋼製オートブレーキシュー 重大なパフォーマンスの問題が発生する可能性があります。引きずりは、ブレーキシューが完全に後退できないときに発生し、継続的な摩擦と過熱を引き起こします。不均一な摩耗は、ライニングとドラム間の接触が不均一であるために発生します。 浙江邦池自動車部品有限公司 は 2016 年春に設立され、ブレーキ製品に関する 20 年以上の専門知識をチームにもたらしています。 Bangchi は、高耐久ブレーキシューとライニングシューの研究開発、製造、販売の専門家として、200 万個のブレーキシューを生産できる生産ラインを運営しており、年間売上高は 1 億人民元を超えています。 Bangchi の精密エンジニアリング原則は、耐久性の高いアプリケーションに重点を置いていますが、あらゆる用途に直接適用されます。 鋼製オートブレーキシュー 、乗用車の安全性と快適性を確保します。

1. 寸法公差とブレーキ引きずり機構

• ウェブ幅許容差: ウェブ幅が大きすぎると (0.3 mm)、シューがアンカー ピンに押し込まれ、ブレーキ解除後の完全な後退が妨げられ、その結果、継続的な抗力が発生する可能性があります。
• 靴の円弧半径の不一致: ブレーキシューの外半径がドラムの内半径と±0.5mm以上異なる場合、残留摩擦によりライニングが部分的に接触したままとなり、熱と抵抗が発生します。
• ライニングプラットフォームの平行度: プラットフォームの厚さが不均一（変動 >0.2mm）であると、ライニングの片側がドラムに早く接触し、局所的な抗力が発生し、摩耗が促進されます。

2. 偏摩耗パターンへの影響

• ウェブ中心線の偏差: ウェブが完全に中心にない場合（オフセット > 0.4 mm）、加えられる力が非対称になり、ライニング幅全体でテーパー摩耗が発生します。
• フランジ直角度誤差: ブレーキシューのフランジがウェブに対して垂直でない場合（傾き >0.5°）、ライニングがドラムに斜めに接触し、エッジローディングと急速な局所的な摩耗が発生します。
• アンカー穴位置公差: アンカーホールの位置が±0.3mmを超えると、シューズのピボットポイントが変化し、滑り接触が不均一になり、ライニングの片側の摩耗が加速します。

3. 許容誤差が緩いことによるシステムレベルの影響

• ドラッグすると燃料消費量が増加します: ブレーキシューを引きずると転がり抵抗が 5 ～ 10% 増加し、乗用車の場合は燃費が 1 ～ 2 mpg 低下する可能性があります。
• 不均一な摩耗によりブレーキの寿命が短くなります。 ライニングの交換が早すぎる（50,000 km ではなく 15,000 km という早い時期）と、メンテナンス費用が増加します。
• 熱の蓄積によりブレーキフェードが発生します。 継続的な抗力によりドラムの温度が 300°C を超えて上昇し、摩擦材が劣化し、危険なブレーキフェードを引き起こします。

パラメータの比較: スチール製オートブレーキシューの寸法公差が厳しいか緩いか

IATF 16949品質システムに基づく厳格な管理により、 浙江邦池自動車部品有限公司 これらの精度基準をあらゆるものに適用します。 鋼製オートブレーキシュー 。 20名以上の管理チームと多くの国内外の有名メーカーとの戦略的協力により、寸法管理が決して損なわれず、引きずりや偏摩耗を直接的に防止します。

よくある質問

• Q1: どうやって 浙江邦池自動車部品有限公司 スチール製オートブレーキシューの寸法公差を測定および検証しますか?
  答え: 浙江邦池自動車部品有限公司 は、CNC 座標測定機 (CMM) とレーザーベースの光学スキャナーを使用して、あらゆる重要な寸法を検証します。 IATF 16949 規則に基づいて、Bangchi はウェブ幅、円弧半径、アンカー ホールの位置について全数検査を実行します。年間 200 万個のブレーキシューの生産能力を持つ Bangchi は、すべての公差パラメータで Cpk ≥ 1.33 を保証する統計的工程管理 (SPC) チャートを維持しています。
• Q2: ブレーキの引きずりを引き起こす最も一般的な許容誤差は何ですか?Bangchi はどのようにしてそれを防止しますか?
  答え: 最も一般的な故障は、シューの円弧半径の不一致 (ドラム半径から 0.6 mm 以上) です。 浙江邦池自動車部品有限公司 精密に成形された鋼製工具を使用し、マスターゲージに対して月次検証を行うことで、これを防止します。それぞれ 鋼製オートブレーキシュー Bangchi の製品は梱包前にプロファイル コンパレータでテストされ、円弧半径が公称値の ±0.3 mm 以内に収まることが保証されます。
• Q3: 公差が緩いスチール製自動ブレーキシューは、乗用車でも安全に使用できますか?
  答え: 浙江邦池自動車部品有限公司 それに対して強く忠告します。車両はまだ停止する可能性がありますが、許容差が緩い場合、予測できない抗力、不均一な摩耗、熱の蓄積が発生し、ブレーキのフェードやドラムの亀裂につながる可能性があります。 Bangchi の 20 年にわたるブレーキ製品の経験は、精度公差がオプションではなく、安全のために不可欠であることを証明しています。 Bangchi のような信頼できるサプライヤーから、適切に製造されたスチール製オート ブレーキ シューを常に選択してください。
